Main class for EL [詳解]

#include <EL.h>

EL 連携図

[凡例]

公開メンバ関数
	EL (WiFiUDP &udp, byte classGroupCode, byte classCode, byte instanceNumber)
	オブジェクトを一つだけサポートする場合のコンストラクタ

	EL (WiFiUDP &udp, byte eojs[][3], int count)
	オブジェクトを複数サポートする場合のコンストラクタ

	EL (WiFiUDP &udp, std::initializer_list< std::initializer_list< byte > > eojs)
	オブジェクトを複数サポートする場合のコンストラクタ

void	begin (void)
	通信の開始、受信開始

void	begin (ELCallback cb)
	通信の開始、受信開始、ユーザ関数受付

void	update (const byte epc, PDCEDT pdcedt)
	EPCの値を変更する, eojが1個の場合（複数の場合は0番に相当）

void	update (const int devId, const byte epc, PDCEDT pdcedt)
	EPCの値を変更する, 複数の場合

void	update (const byte epc, std::initializer_list< byte > edt)
	EPCの値を変更する, eojが1個の場合（複数の場合は0番に相当）

void	update (const int devId, const byte epc, std::initializer_list< byte > edt)
	EPCの値を変更する, 複数の場合

byte *	at (const byte epc)
	EPCの値を取得する, eojが1個の場合（複数の場合は0番に相当）

byte *	at (const int devId, const byte epc)
	EPCの値を取得する, 複数の場合

void	send (IPAddress toip, byte sBuffer[], int size)
	IP指定による送信

void	sendOPC1 (const IPAddress toip, const byte tid[], const byte seoj[], const byte deoj[], const byte esv, const byte epc, const byte pdcedt[])
	OPC1指定による送信(SEOJも指定する，ほぼ内部関数)

void	sendOPC1 (const IPAddress toip, const byte seoj[], const byte deoj[], const byte esv, const byte epc, const byte pdcedt[])
	OPC1指定による送信(SEOJも指定する，ほぼ内部関数)

void	sendOPC1 (const IPAddress toip, const byte deoj[], const byte esv, const byte epc, const byte pdcedt[])
	OPC1指定による送信(SEOJは初期化時に指定したものを使う)

void	sendOPC1 (const IPAddress toip, const byte seoj[], const byte deoj[], const byte esv, const byte epc, std::initializer_list< byte > edt)
	OPC1指定による送信(SEOJは初期化時に指定したものを使う)

void	sendOPC1ID (const IPAddress toip, const int devId, const byte deoj[], const byte esv, const byte epc, const byte pdcedt[])

void	sendBroad (byte sBuffer[], int size)
	ブロードキャストによる送信(default: 192.168.1.255)

void	sendMulti (byte sBuffer[], int size)
	マルチキャストによる送信(default: 192.168.1.255)

void	sendMultiOPC1 (const byte tid[], const byte seoj[], const byte deoj[], const byte esv, const byte epc, const byte pdcedt[])
	OPC一個用のマルチキャスト送信、TID指定有り

void	sendMultiOPC1 (const byte seoj[], const byte deoj[], const byte esv, const byte epc, const byte pdcedt[])
	OPC一個用のマルチキャスト送信、TID自動

void	sendMultiOPC1 (const byte deoj[], const byte esv, const byte epc, const byte pdcedt[])
	OPC一個用のマルチキャスト送信、seoj省略（0番）、TID自動

void	sendMultiOPC1 (const byte seoj[], const byte deoj[], const byte esv, const byte epc, std::initializer_list< byte > edt)
	OPC1指定による送信(SEOJは初期化時に指定したものを使う)

void	sendMultiOPC1ID (const int devId, const byte deoj[], const byte esv, const byte epc, const byte pdcedt[])
	OPC一個用のマルチキャスト送信、seojの代わりにIDで指定、TID自動

void	sendDetails (const IPAddress toip, const byte tid[], const byte seoj[], const byte deoj[], const byte esv, const byte opc, const byte detail[], const byte detailSize)
	複数のEPCで送信する場合はこれを使う

void	replyGetDetail (const IPAddress toip, const byte seoj[])
	Getに対して複数OPCにも対応して返答する内部関数

boolean	replyGetDetail_sub (const byte eoj[], const byte epc, int &devId)
	EOJとEPCを指定したとき、そのプロパティ（EDT）があるかチェックする内部関数

void	replySetDetail (const IPAddress toip, const byte seoj[])
	Setに対して複数OPCにも対応して返答する内部関数

boolean	replySetDetail_sub (const byte eoj[], const byte epc, int &devId)
	EOJとEPCを指定したとき、そのプロパティ（EDT）があるかチェックする内部関数

void	replyInfreqDetail (const IPAddress toip, const byte seoj[])
	INF_REQに対して複数OPCにも対応して返答する内部関数

boolean	replyInfreqDetail_sub (const byte eoj[], const byte epc, int &devId)
	EOJとEPCを指定したとき、そのプロパティ（EDT）があるかチェックする内部関数

void	replySetgetDetail (const IPAddress toip, const byte seoj[])
	SETGETに対して返答する内部関数（現在は一律で不可応答する）

void	replyInfcDetail (const IPAddress toip, const byte seoj[])
	INFCに対して複数OPCにも対応して返答する内部関数

void	checkInfAndSend (int devId, const byte epc)
	INFプロパティならマルチキャストで送信

void	checkInfAndSend (const byte eoj[], const byte epc)
	INFプロパティならマルチキャストで送信

int	read ()
	受信データを受け取る

IPAddress	remoteIP (void)
	受信データの送信元を取得する

void	returner (void)
	受信データを処理する。EL処理でupdateしたら呼ぶ, Ver.3

void	recvProcess (void)
	受信処理 Ver.4

void	printAll (void)
	インスタンスの情報を表示

int	getDevId (const byte obj[])
	device idを取得する内部関数

void	delPtr (byte ptr[])
	byte[] を安全にdeleteするinline関数

bool	verifyPacket (const byte data[], int size)
	受信パケットの正常生チェック

公開変数類
ELOBJ	profile
	profile object (for specialist)

ELOBJ *	devices
	device objects (for multi eoj)

byte	_rBuffer [EL_BUFFER_SIZE]
	receive buffer

byte	_tid [2]
	TID (semi-auto incremented)

限定公開メンバ関数
int	parsePacket (void)
	受信データを読む

void	commonConstructor (WiFiUDP &udp, byte eojs[][3], int count)
	コンストラクタ共通処理

void	tidAutoIncrement (void)
	TIDの自動インクリメント、オーバーフロー対策

詳解

Main class for EL

構築子と解体子

◆ EL() [1/3]

EL::EL	(	WiFiUDP &	udp,
		byte	classGroupCode,
		byte	classCode,
		byte	instanceNumber
	)

オブジェクトを一つだけサポートする場合のコンストラクタ

引数

udp	WiFiUDP&
classGroupCode	byte class group code
classCode	byte class code
instanceNumber	byte instance number

覚え書き: eoj0, eoj1, eoj2で一つのオブジェクト一般照明の例 ex. EL(udp, 0x02, 0x90, 0x01);

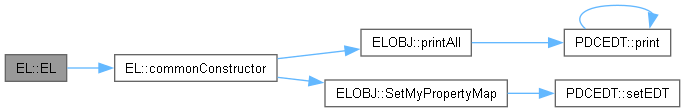

呼び出し関係図:

◆ EL() [2/3]

EL::EL	(	WiFiUDP &	udp,
		byte	eojs[][3],
		int	count
	)

オブジェクトを複数サポートする場合のコンストラクタ

引数

udp	WiFiUDP&
eojs	byte [][3]
count	int

覚え書き

呼び出し関係図:

◆ EL() [3/3]

EL::EL	(	WiFiUDP &	udp,
		std::initializer_list< std::initializer_list< byte > >	eojs
	)

オブジェクトを複数サポートする場合のコンストラクタ

引数

udp	WiFiUDP&
eojs	std::initializer_list<std::initializer_list<byte>>

覚え書き: 使い方 EL echo(elUDP, { { 0x02, 0x90, 0x01 }, { 0x02, 0x90, 0x02 } });

呼び出し関係図:

関数詳解

◆ at() [1/2]

byte * EL::at ( const byte epc )

EPCの値を取得する, eojが1個の場合（複数の場合は0番に相当）

引数

epc	const byte

戻り値: edt byte*

呼び出し関係図:

◆ at() [2/2]

byte * EL::at	(	const int	devId,
		const byte	epc
	)

EPCの値を取得する, 複数の場合

引数

devId	const int, コンストラクタで渡した順番に相当
epc	const byte

戻り値: edt or nullptr

呼び出し関係図:

◆ begin() [1/2]

void EL::begin ( ELCallback cb )

通信の開始、受信開始、ユーザ関数受付

呼び出し関係図:

◆ begin() [2/2]

void EL::begin ( void )

通信の開始、受信開始

被呼び出し関係図:

◆ checkInfAndSend() [1/2]

void EL::checkInfAndSend	(	const byte	eoj[],
		const byte	epc
	)

INFプロパティならマルチキャストで送信

引数

eoj	const byte[]
epc	const byte

呼び出し関係図:

◆ checkInfAndSend() [2/2]

void EL::checkInfAndSend	(	int	devId,
		const byte	epc
	)

INFプロパティならマルチキャストで送信

引数

devId	int
epc	const byte

覚え書き: 内部処理でのINFもあるので、SETIやSETC処理でなくupdate関数に紐づく

呼び出し関係図:

被呼び出し関係図:

◆ commonConstructor()

void EL::commonConstructor	(	WiFiUDP &	udp,
		byte	eojs[][3],
		int	count
	)

protected

コンストラクタ共通処理

引数

udp	WiFiUDP&
eojs	byte[][3]
count	int

呼び出し関係図:

被呼び出し関係図:

◆ delPtr()

void EL::delPtr ( byte ptr[] )

inline

byte[] を安全にdeleteするinline関数

引数

ptr byte[]

覚え書き: オーバーヘッドをなくすためにinline関数とする

◆ getDevId()

int EL::getDevId ( const byte obj[] )

device idを取得する内部関数

引数

obj	const byte []

戻り値: int -2:EL_DEVID_NOTHING, -1:EL_DEVID_NODEPROFILE, [0-n]: devid

被呼び出し関係図:

◆ parsePacket()

int EL::parsePacket ( void )

protected

受信データを読む

戻り値: int

被呼び出し関係図:

◆ printAll()

void EL::printAll ( void )

インスタンスの情報を表示

呼び出し関係図:

◆ read()

int EL::read ( void )

受信データを受け取る

戻り値: 受信データサイズ : int

呼び出し関係図:

被呼び出し関係図:

◆ recvProcess()

void EL::recvProcess ( void )

受信処理 Ver.4

呼び出し関係図:

◆ remoteIP()

IPAddress EL::remoteIP ( void )

受信データの送信元を取得する

戻り値: 受信データの送信元IPアドレス : IPAddress

被呼び出し関係図:

◆ replyGetDetail()

void EL::replyGetDetail	(	const IPAddress	toip,
		const byte	_seoj[] = `nullptr`
	)

Getに対して複数OPCにも対応して返答する内部関数

引数

toip	const IPAddress
_seoj	const byte[]

呼び出し関係図:

被呼び出し関係図:

◆ replyGetDetail_sub()

boolean EL::replyGetDetail_sub	(	const byte	eoj[],
		const byte	epc,
		int &	devId
	)

EOJとEPCを指定したとき、そのプロパティ（EDT）があるかチェックする内部関数

引数

eoj	const byte[]
epc	const byte
devId[out]	int&: -2: EL_DEVID_NOTHING, -1:EL_DEVID_NODEPROFILE, x:devId

戻り値: true:無し、false:あり

覚え書き: replyGetDetailのサブルーチン、GetPropertyMapを参照しなくても、基本的に持っているPeopertyはGet可能なのでMapチェックしなくてよい

被呼び出し関係図:

◆ replyInfcDetail()

void EL::replyInfcDetail	(	const IPAddress	toip,
		const byte	_seoj[] = `nullptr`
	)

INFCに対して複数OPCにも対応して返答する内部関数

引数

toip	const IPAddress
_seoj	const byte[]

呼び出し関係図:

被呼び出し関係図:

◆ replyInfreqDetail()

void EL::replyInfreqDetail	(	const IPAddress	toip,
		const byte	_seoj[] = `nullptr`
	)

INF_REQに対して複数OPCにも対応して返答する内部関数

引数

toip	const IPAddress
_seoj	const byte[]

呼び出し関係図:

被呼び出し関係図:

◆ replyInfreqDetail_sub()

boolean EL::replyInfreqDetail_sub	(	const byte	eoj[],
		const byte	epc,
		int &	devId
	)

EOJとEPCを指定したとき、そのプロパティ（EDT）があるかチェックする内部関数

引数

eoj	const byte[]
epc	const byte
devId[out]	int&: -2: EL_DEVID_NOTHING, -1:EL_DEVID_NODEPROFILE, x:devId

戻り値: true:無し、false:あり

覚え書き: replyInfreqDetailのサブルーチン、GetPropertyMapを参照しなくても、基本的に持っているPeopertyはGet可能なのでMapチェックしなくてよい

被呼び出し関係図:

◆ replySetDetail()

void EL::replySetDetail	(	const IPAddress	toip,
		const byte	_seoj[] = `nullptr`
	)

Setに対して複数OPCにも対応して返答する内部関数

引数

toip	const IPAddress

覚え書き: EPC毎の設定値に関して基本はノーチェックなので注意すべし EPC毎の設定値チェックや、INF処理に関しては下記の replySetDetail_sub にて実施 SET_RESはEDT入ってない

呼び出し関係図:

被呼び出し関係図:

◆ replySetDetail_sub()

boolean EL::replySetDetail_sub	(	const byte	eoj[],
		const byte	epc,
		int &	devId
	)

EOJとEPCを指定したとき、そのプロパティ（EDT）があるかチェックする内部関数

引数

eoj	const byte[]
epc	const byte
devId[out]	int&: -1:profile, x:devId

戻り値: true:無し、false:あり

覚え書き: replySetDetail_subのサブルーチン、本来はSetPropertyMap[0x9E]の確認をすべきだが、やってない

被呼び出し関係図:

◆ replySetgetDetail()

void EL::replySetgetDetail	(	const IPAddress	toip,
		const byte	_seoj[] = `nullptr`
	)

SETGETに対して返答する内部関数（現在は一律で不可応答する）

引数

toip	const IPAddress
_seoj	const byte[]

呼び出し関係図:

被呼び出し関係図:

◆ returner()

void EL::returner ( void )

受信データを処理する。EL処理でupdateしたら呼ぶ, Ver.3

覚え書き: will be deprecated

呼び出し関係図:

被呼び出し関係図:

◆ send()

void EL::send	(	IPAddress	toip,
		byte	sBuffer[],
		int	size
	)

IP指定による送信

引数

toip	IPAddress
sBuffer	byte[]
size	int size of sBuffer

被呼び出し関係図:

◆ sendBroad()

void EL::sendBroad	(	byte	sBuffer[],
		int	size
	)

ブロードキャストによる送信(default: 192.168.1.255)

引数

sBuffer	byte[]
size	int

覚え書き: !!deprecated!! 非推奨機能なので、本番環境では利用しないように

◆ sendDetails()

void EL::sendDetails	(	const IPAddress	toip,
		const byte	tid[],
		const byte	seoj[],
		const byte	deoj[],
		const byte	esv,
		const byte	opc,
		const byte	detail[],
		const byte	detailSize
	)

複数のEPCで送信する場合はこれを使う

引数

toip	const IPAddress:送信先
tid	const tid:TID
seoj	const byte[3]
deoj	const byte[3]
esv	const byte
opc	const byte
detail	const byte[N]: {EPC, PDC, EDT[x]}[y]
detailSize	const byte: size of detail N

呼び出し関係図:

被呼び出し関係図:

◆ sendMulti()

void EL::sendMulti	(	byte	sBuffer[],
		int	size
	)

マルチキャストによる送信(default: 192.168.1.255)

引数

sBuffer	byte []
size	int バージョンによってはブロードキャストによる送信の場合がある。

被呼び出し関係図:

◆ sendMultiOPC1() [1/4]

void EL::sendMultiOPC1	(	const byte	deoj[],
		const byte	esv,
		const byte	epc,
		const byte	pdcedt[]
	)

OPC一個用のマルチキャスト送信、seoj省略（0番）、TID自動

引数

deoj	const byte[]
esv	const byte
epc	const byte
pdcedt	const byte[]

呼び出し関係図:

◆ sendMultiOPC1() [2/4]

void EL::sendMultiOPC1	(	const byte	seoj[],
		const byte	deoj[],
		const byte	esv,
		const byte	epc,
		const byte	pdcedt[]
	)

OPC一個用のマルチキャスト送信、TID自動

引数

seoj	const byte[]
deoj	const byte[]
esv	const byte
epc	const byte
pdcedt	const byte[]

呼び出し関係図:

◆ sendMultiOPC1() [3/4]

void EL::sendMultiOPC1	(	const byte	seoj[],
		const byte	deoj[],
		const byte	esv,
		const byte	epc,
		std::initializer_list< byte >	edt
	)

OPC1指定による送信(SEOJは初期化時に指定したものを使う)

引数

seoj	const byte[]
deoj	const byte[]
esv	const byte
epc	const byte
edt	std::initializer_list<byte>

覚え書き: PDCは自動なのでEDTしか指定しないということに注意

呼び出し関係図:

◆ sendMultiOPC1() [4/4]

void EL::sendMultiOPC1	(	const byte	tid[],
		const byte	seoj[],
		const byte	deoj[],
		const byte	esv,
		const byte	epc,
		const byte	pdcedt[]
	)

OPC一個用のマルチキャスト送信、TID指定有り

引数

tid	const byte[]
seoj	const byte[]
deoj	const byte[]
esv	const byte
epc	const byte
pdcedt	const byte[]

呼び出し関係図:

被呼び出し関係図:

◆ sendMultiOPC1ID()

void EL::sendMultiOPC1ID	(	const int	devId,
		const byte	deoj[],
		const byte	esv,
		const byte	epc,
		const byte	pdcedt[]
	)

OPC一個用のマルチキャスト送信、seojの代わりにIDで指定、TID自動

引数

devId	const int
deoj	const byte[]
esv	const byte
epc	const byte
pdcedt	const byte[]

覚え書き: recommendation 推奨

呼び出し関係図:

被呼び出し関係図:

◆ sendOPC1() [1/4]

void EL::sendOPC1	(	const IPAddress	toip,
		const byte	deoj[],
		const byte	esv,
		const byte	epc,
		const byte	pdcedt[]
	)

OPC1指定による送信(SEOJは初期化時に指定したものを使う)

引数

toip	const IPAddress
deoj	const byte[]
esv	const byte
epc	const byte
pdcedt	const byte[]

呼び出し関係図:

◆ sendOPC1() [2/4]

void EL::sendOPC1	(	const IPAddress	toip,
		const byte	seoj[],
		const byte	deoj[],
		const byte	esv,
		const byte	epc,
		const byte	pdcedt[]
	)

OPC1指定による送信(SEOJも指定する，ほぼ内部関数)

引数

toip	const IPAddress
seoj	const byte[]
deoj	const byte[]
esv	const byte
epc	const byte
pdcedt	const byte[]

呼び出し関係図:

◆ sendOPC1() [3/4]

void EL::sendOPC1	(	const IPAddress	toip,
		const byte	seoj[],
		const byte	deoj[],
		const byte	esv,
		const byte	epc,
		std::initializer_list< byte >	edt
	)

OPC1指定による送信(SEOJは初期化時に指定したものを使う)

引数

toip	const IPAddress
seoj	const byte[]
deoj	const byte[]
esv	const byte
epc	const byte
edt	std::initializer_list<byte>

覚え書き: PDCは自動なのでEDTしか指定しないということに注意

呼び出し関係図:

◆ sendOPC1() [4/4]

void EL::sendOPC1	(	const IPAddress	toip,
		const byte	tid[],
		const byte	seoj[],
		const byte	deoj[],
		const byte	esv,
		const byte	epc,
		const byte	pdcedt[]
	)

OPC1指定による送信(SEOJも指定する，ほぼ内部関数)

引数

toip	const IPAddress
tid	const byte[]
seoj	const byte[]
deoj	const byte[]
esv	const byte
epc	const byte
pdcedt	const byte[]

呼び出し関係図:

被呼び出し関係図:

◆ sendOPC1ID()

void EL::sendOPC1ID	(	const IPAddress	toip,
		const int	devId,
		const byte	deoj[],
		const byte	esv,
		const byte	epc,
		const byte	pdcedt[]
	)

引数

toip	const IPAddress
devId	const int
deoj	const byte[]
esv	const byte
epc	const byte
pdcedt	const byte[]

覚え書き: recommended 推奨

呼び出し関係図:

◆ tidAutoIncrement()

void EL::tidAutoIncrement ( void )

protected

TIDの自動インクリメント、オーバーフロー対策

被呼び出し関係図:

◆ update() [1/4]

void EL::update	(	const byte	epc,
		PDCEDT	pdcedt
	)

EPCの値を変更する, eojが1個の場合（複数の場合は0番に相当）

引数

epc	const byte
pdcedt	PDCEDT

覚え書き: pdcedtなので、pdcは自分で計算することに注意

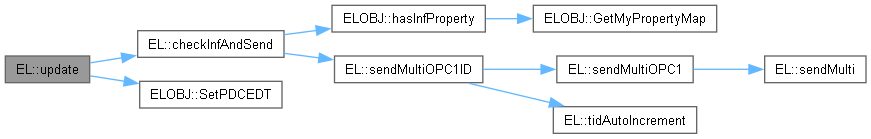

呼び出し関係図:

被呼び出し関係図:

◆ update() [2/4]

void EL::update	(	const byte	epc,
		std::initializer_list< byte >	edt
	)

EPCの値を変更する, eojが1個の場合（複数の場合は0番に相当）

引数

epc	const byte
edt	std::initializer_list<byte>

覚え書き: epcが0x9D, 0x9E, 0x9Fのときはプロパティマップになる。パラメタがedtなので、pdcは自動計算することに注意

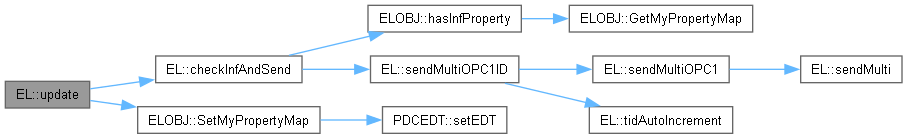

呼び出し関係図:

◆ update() [3/4]

void EL::update	(	const int	devId,
		const byte	epc,
		PDCEDT	pdcedt
	)

EPCの値を変更する, 複数の場合

引数

devId	const int, コンストラクタで渡した順番に相当
epc	const byte
pdcedt	PDCEDT

覚え書き: pdcedtなので、pdcは自分で計算することに注意

呼び出し関係図:

◆ update() [4/4]

void EL::update	(	const int	devId,
		const byte	epc,
		std::initializer_list< byte >	edt
	)

EPCの値を変更する, 複数の場合

引数

devId	const int, コンストラクタで渡した順番に相当
epc	const byte
edt	std::initializer_list<byte>

覚え書き: edtなので、pdcは自動計算することに注意

呼び出し関係図:

◆ verifyPacket()

bool EL::verifyPacket	(	const byte	buffer[],
		int	packetSize
	)

受信パケットの正常生チェック

引数

buffer	byte[]
packetSize	int

覚え書き: 完全チェックではなく、メモリの不正アクセス防止の簡易チェック

被呼び出し関係図:

メンバ詳解

◆ _rBuffer

byte EL::_rBuffer[EL_BUFFER_SIZE]

receive buffer

◆ _tid

byte EL::_tid[2]

TID (semi-auto incremented)

◆ devices

ELOBJ* EL::devices

device objects (for multi eoj)

◆ profile

ELOBJ EL::profile

profile object (for specialist)

このクラス詳解は次のファイルから抽出されました:

C:/Users/sugimura/Documents/EL_dev_arduino/EL.h
C:/Users/sugimura/Documents/EL_dev_arduino/EL.cpp

公開メンバ関数

公開変数類

限定公開メンバ関数

詳解

構築子と解体子

◆ EL() [1/3]

◆ EL() [2/3]

◆ EL() [3/3]

関数詳解

◆ at() [1/2]

◆ at() [2/2]

◆ begin() [1/2]

◆ begin() [2/2]

◆ checkInfAndSend() [1/2]

◆ checkInfAndSend() [2/2]

◆ commonConstructor()

◆ delPtr()

◆ getDevId()

◆ parsePacket()

◆ printAll()

◆ read()

◆ recvProcess()

◆ remoteIP()

◆ replyGetDetail()

◆ replyGetDetail_sub()

◆ replyInfcDetail()

◆ replyInfreqDetail()

◆ replyInfreqDetail_sub()

◆ replySetDetail()

◆ replySetDetail_sub()

◆ replySetgetDetail()

◆ returner()

◆ send()

◆ sendBroad()

◆ sendDetails()

◆ sendMulti()

◆ sendMultiOPC1() [1/4]

◆ sendMultiOPC1() [2/4]

◆ sendMultiOPC1() [3/4]

◆ sendMultiOPC1() [4/4]

◆ sendMultiOPC1ID()

◆ sendOPC1() [1/4]

◆ sendOPC1() [2/4]

◆ sendOPC1() [3/4]

◆ sendOPC1() [4/4]

◆ sendOPC1ID()

◆ tidAutoIncrement()

◆ update() [1/4]

◆ update() [2/4]

◆ update() [3/4]

◆ update() [4/4]

◆ verifyPacket()

メンバ詳解

◆ _rBuffer

◆ _tid

◆ devices

◆ profile
